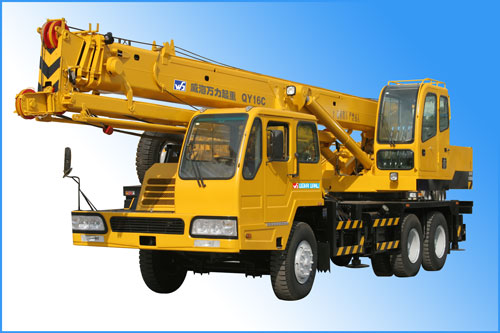

16吨汽车起重机作业状态主要技术参数表

类别	项       目			参 数
主 要 性 能 参 数	最 大 额 定 总 起 重 量 t			16
	最 小 额 定 工 作 幅 度 m			3
	转 台 尾 部 回 转 半 径 m			≤3.12
	最大额定 起重力矩	基 本 臂 kN·m		711
		最 长 主 臂 kN·m		449
		最 长 主 臂+副 臂 kN·m		186
	支 腿 距 离	纵 向 m		4.6
		横 向 m		5.4
	起 升 高 度	基 本 臂 m		≥9.9
		最 长 主 臂 m		≥23.6
		最 长 主 臂+副 臂 m		≥30.8
工 作 速 度	起 重 臂 起 臂 时 间 s			≤60
	起 重 臂 全 伸 时 间 s			≤75
	最　大 回 转 速 度 r/min			≥2.5
	起升速度 （单绳）	主起升 机 构	满载 m/min	≥54
			空载 m/min	≥100
		副起升 机 构	满载 m/min	≥54
			空载 m/min	≥100
噪声 限值	机　外 辐 射 dB(A)			≤118
	司　机 位 置 处 dB(A)			≤90

   16吨汽车起重机行驶状态主要技术参数表

类别	项    目			单 位	参 数
发动机	型 号				D6114
尺 寸 参 数	整 机 全 长			mm	11990
	整 机 全 宽			mm	2500
	整 机 全 高			mm	3350
	轴 距		一、二轴	mm	4025
			二、三轴	mm	1350
重量 参数	行 驶 状 态 总 质 量			kg	22900
	轴 荷	一 轴		kg	5240
		二 轴		kg	17660
行 驶 参 数	行驶 速度	最 高 行 驶 速 度		km/h	70
		最 低 稳 定 行 驶 速 度		km/h	4
	转弯 直径	最 小 转 弯 直 径		m	20000
		臂 头 最 小 转 弯 直 径		m	23000
	最 小 离 地 间 隙			mm	270
	接 近 角				21
	离 去 角				10
	制 动 距 离( 车 速 为 30km/h、满载)			m	9.5
	最 大 爬 坡 能 力				24％
动 力 参 数	发动机额定功率			KW/(r/min)	158/2200
	发动机额定扭矩			N.m/( r/min)	790/1400
	发动机额定转速			r/min	2200
